Principe de fonctionnement


Un générateur de rayons X est un appareil qui est utilisé pour produire des rayons X. Ces appareils sont utilisés dans les domaines de la radiologie humaine, dentaire, vétérinaire et industrielle et possèdent des spécifications très variables en fonction de leur application.

Un générateur de rayons X est constitué d'un générateur haute tension (entre 10 kV et plusieurs MV) qui alimente un tube à rayons X. La cathode du tube à rayons X émet des électrons qui sont accélérés par la haute tension. Quand ces électrons percutent la cible coté anodique, des rayons X sont alors émis.

En radiologie humaine, les générateurs utilisés sont souvent de forte puissance (entre 30 et 100 kW) car le cliché radio doit être réalisé rapidement afin d’éviter le flou lié au mouvement du patient.
La radiologie vétérinaire nécessite une puissance plus faible (15 à 30 kW) car les animaux sont globalement moins épais.

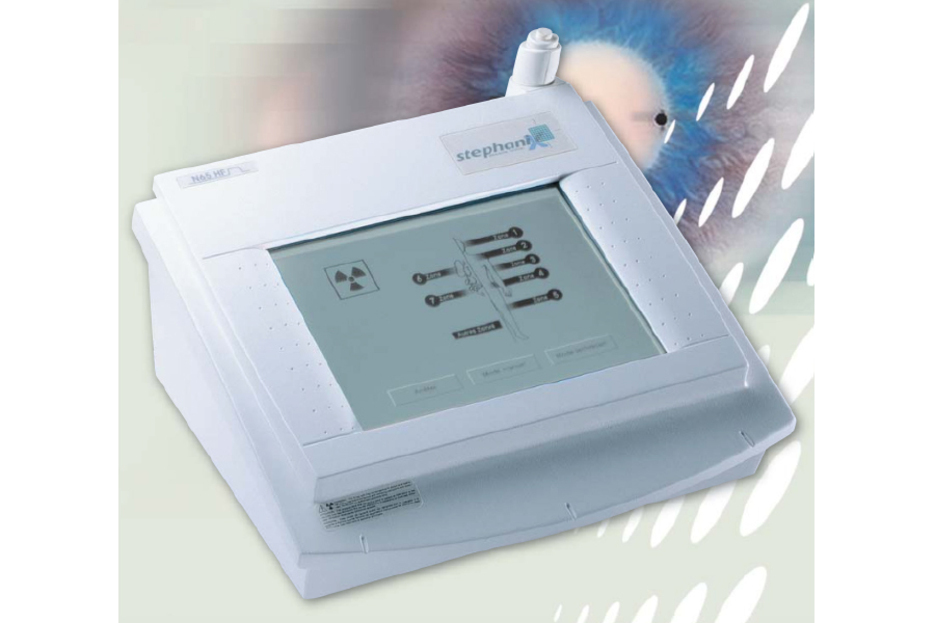

Nous proposons une large gamme de générateurs, de 32 kW à 80 kW avec ou sans réserve d'énergie. Ils sont contrôlés par microprocesseurs et utilisent la technologie des IGBT à haute fréquence. Les générateurs peuvent être associés à une très large gamme de statifs et d'appareils de radiodiagnostic.

Caractéristiques techniques

  • • Puissance : 32 kW / 40 KW / 50 kW / 64 kW/ 80kW
  • • Plage de kV : De 40 kV à 125 kV /150 kV sur toute la gamme variation (par pas de 1 kV)
  • • Plage de mA : De 10 à 400 mA /10 à 500 mA /10 à 630 /10 à 650mA /10 à 800 mA.
  • • Temps d'exposition : De 1ms à 10s

Options

  • • Programme Anatomique.
  • • Control d'exposition automatique.
  • • Adaptation d'un tripleur de fréquence.
